Πώς να αναγνωρίσετε τα καλώδια σε έναν διακόπτη πριν ξεκινήσετε τη δουλειά
Πώς να αναγνωρίσετε τα καλώδια σε έναν διακόπτη πριν ξεκινήσετε τη δουλειά
Όταν χρειάζεται να αντικαταστήσετε ή να επισκευάσετε έναν διακόπτη φωτισμού, είναι απαραίτητο να γνωρίζετε ποιο καλώδιο είναι ποιο. Μια λανθασμένη σύνδεση μπορεί να προκαλέσει όχι μόνο δυσλειτουργία, αλλά και σοβαρό κίνδυνο ηλεκτροπληξίας ή βραχυκυκλώματος. Πριν ξεκινήσετε οποιαδήποτε εργασία, είναι σημαντικό να κατανοήσετε τη δομή των καλωδίων και να τα αναγνωρίσετε σωστά. Παρακάτω θα βρείτε έναν πρακτικό οδηγό για να εργαστείτε με ασφάλεια και σιγουριά.
Πριν ξεκινήσετε – η ασφάλεια πάνω απ’ όλα
Πριν αγγίξετε οποιοδήποτε καλώδιο, αποσυνδέστε το ρεύμα. Κατεβάστε τον αντίστοιχο διακόπτη στον ηλεκτρικό πίνακα και ελέγξτε με έναν δοκιμαστικό κατσαβίδι ή πολύμετρο ότι δεν υπάρχει τάση στα καλώδια. Είναι καλή πρακτική να ελέγχετε τόσο πριν όσο και μετά την αποσύνδεση, ώστε να είστε βέβαιοι ότι εργάζεστε χωρίς ρεύμα.
Χρησιμοποιείτε πάντα εργαλεία με μονωμένες λαβές και φροντίστε να έχετε επαρκή φωτισμό και σταθερή επιφάνεια εργασίας. Αν δεν είστε σίγουροι για κάτι, καλέστε έναν αδειούχο ηλεκτρολόγο – ορισμένες εργασίες δεν επιτρέπεται να εκτελούνται από ιδιώτες σύμφωνα με την ελληνική νομοθεσία.
Αναγνωρίστε τα χρώματα των καλωδίων
Στις σύγχρονες ηλεκτρικές εγκαταστάσεις στην Ελλάδα χρησιμοποιούνται συγκεκριμένοι χρωματικοί κώδικες:
- Καφέ ή μαύρο – φάση (το καλώδιο που φέρνει το ρεύμα στον διακόπτη)
- Μπλε – ουδέτερος αγωγός (επιστρέφει το ρεύμα)
- Κίτρινο/πράσινο – αγωγός γείωσης (προστασία από ηλεκτροπληξία)
Σε παλαιότερες εγκαταστάσεις μπορεί να συναντήσετε διαφορετικά χρώματα, όπως κόκκινο ή γκρι, που χρησιμοποιούνταν παλαιότερα ως φάση ή επιστροφή. Για αυτόν τον λόγο, μην βασίζεστε αποκλειστικά στα χρώματα· ελέγξτε πάντα με δοκιμαστικό και παρακολουθήστε τη διαδρομή κάθε καλωδίου.
Πώς λειτουργεί ένας διακόπτης
Ένας απλός διακόπτης διακόπτει ή συνδέει τη ροή του ρεύματος στη φάση. Όταν πατάτε τον διακόπτη, η επαφή ανοίγει και το φως σβήνει· όταν τον ξαναπατάτε, η επαφή κλείνει και το ρεύμα περνά προς τη λάμπα.
Στο εσωτερικό του διακόπτη θα βρείτε συνήθως:
- Έναν εισερχόμενο αγωγό φάσης (καφέ ή μαύρο)
- Έναν εξερχόμενο αγωγό προς τη λάμπα (συχνά μαύρο ή άλλο χρώμα)
- Τους ουδέτερους και τη γείωση, που συνήθως περνούν από κουτί σύνδεσης χωρίς να συνδέονται απευθείας στον διακόπτη
Ο διακόπτης επομένως διακόπτει μόνο τη φάση, όχι τον ουδέτερο ή τη γείωση.
Βήμα προς βήμα αναγνώριση των καλωδίων
- Αποσυνδέστε το ρεύμα από τον πίνακα.
- Αφαιρέστε προσεκτικά το κάλυμμα του διακόπτη.

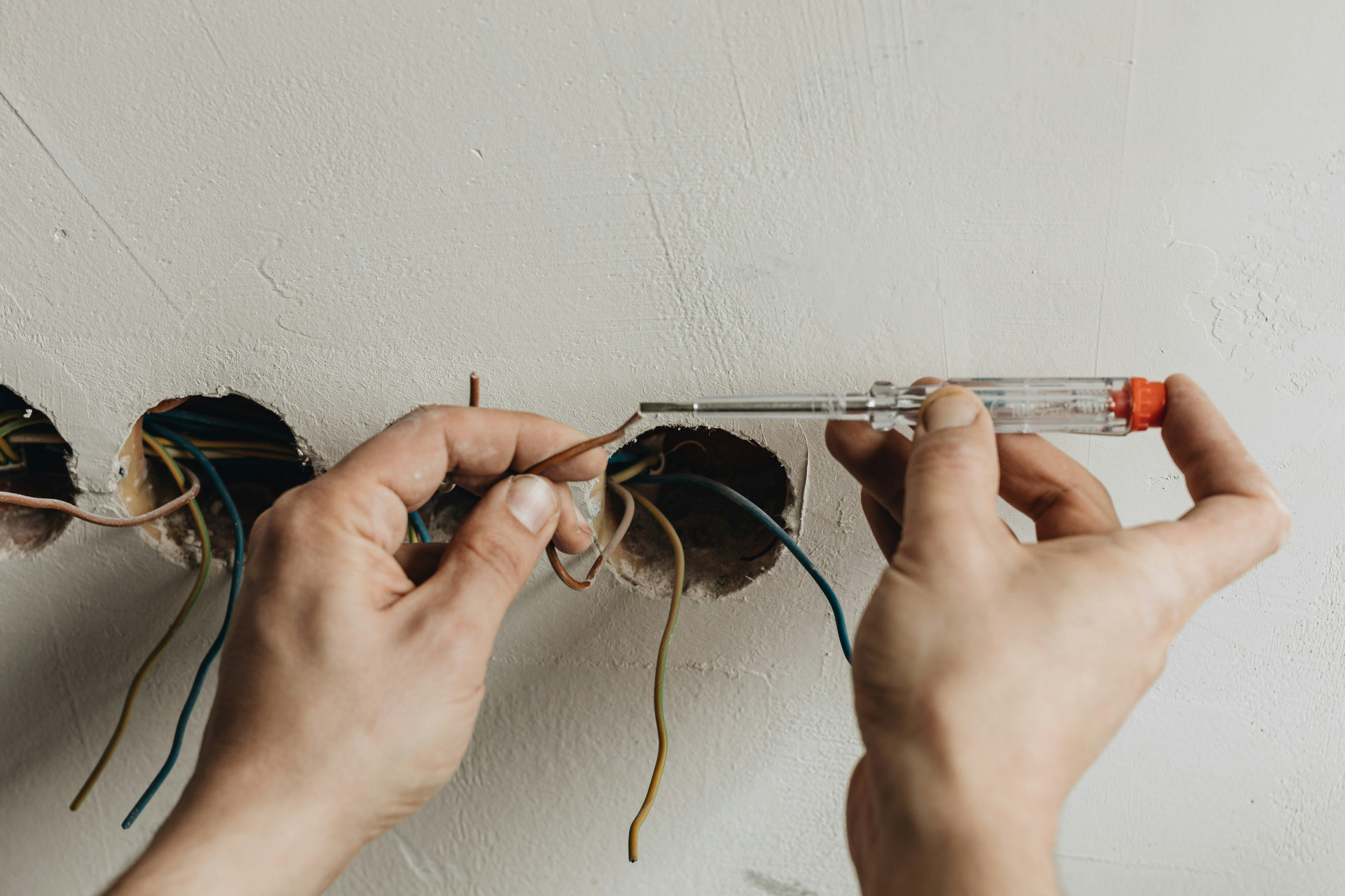

- Χρησιμοποιήστε δοκιμαστικό κατσαβίδι για να εντοπίσετε ποιο καλώδιο είναι η φάση (αυτό που έχει τάση όταν το ρεύμα είναι ενεργό).
- Σημειώστε τα καλώδια με μικρά κομμάτια ταινίας ή ετικέτες, ώστε να τα αναγνωρίσετε εύκολα κατά την επανασύνδεση.
- Φωτογραφίστε ή σημειώστε τη σύνδεση πριν αποσυνδέσετε οτιδήποτε – θα σας βοηθήσει να τοποθετήσετε σωστά τον νέο διακόπτη.
Αν πρόκειται για διπλό διακόπτη, θα υπάρχουν δύο εξερχόμενα καλώδια (ένα για κάθε φωτιστικό σημείο) και μία κοινή φάση.
Τι επιτρέπεται να κάνετε μόνοι σας
Σύμφωνα με τους κανονισμούς στην Ελλάδα, μπορείτε να αντικαταστήσετε έναν υπάρχοντα διακόπτη εφόσον η εγκατάσταση είναι σωστή και δεν αλλάζετε τη διάταξη των καλωδίων. Δεν επιτρέπεται όμως να τραβήξετε νέα καλώδια, να επεκτείνετε κυκλώματα ή να επέμβετε στον ηλεκτρικό πίνακα χωρίς άδεια ηλεκτρολόγου.
Αν έχετε αμφιβολία για την ασφάλεια ή τη νομιμότητα της εγκατάστασής σας, ζητήστε έλεγχο από επαγγελματία. Έτσι αποφεύγετε κινδύνους και πιθανά προβλήματα με την ασφάλεια ή την ασφάλιση του σπιτιού σας.
Χρήσιμες συμβουλές για ασφαλές αποτέλεσμα
- Χρησιμοποιείτε ποιοτικά υλικά από αξιόπιστους κατασκευαστές.
- Βεβαιωθείτε ότι τα καλώδια είναι καλά στερεωμένα στους ακροδέκτες, χωρίς να πιέζεται η μόνωση.
- Μην αναμειγνύετε παλιά και νέα χρώματα χωρίς σαφή σήμανση.
- Ελέγξτε στο τέλος ότι ο διακόπτης λειτουργεί σωστά και ότι δεν υπάρχουν χαλαρές συνδέσεις.
Λίγη προετοιμασία και προσοχή μπορούν να κάνουν τη διαφορά ανάμεσα σε μια ασφαλή και μια επικίνδυνη εργασία.
Læs også:
Μικρή προσπάθεια για μεγάλη ασφάλεια
Η αναγνώριση των καλωδίων σε έναν διακόπτη δεν είναι δύσκολη, αλλά απαιτεί σεβασμό προς το ρεύμα και κατανόηση της εγκατάστασης. Με τη σωστή διαδικασία μπορείτε να εκτελέσετε μικρές ηλεκτρολογικές εργασίες με ασφάλεια και να αποκτήσετε καλύτερη εικόνα για το πώς λειτουργεί το ηλεκτρικό δίκτυο του σπιτιού σας.
